※ 项目背景
本项目基于虚拟交互技术在维修训练领域的应用，为了最大程度上缓解维修训练对于真实维修经历的需求与经费限制、时间限制、物理条件限制以及安全性限制等制约因素之间的矛盾，开发能够适用于各类通用装备、能够支持各个层次训练要求的训练系统。
※ 系统简介
系统以面向基层部队使用为主，属于简易的桌面式虚拟维修系统，能够基于虚拟维修仿真完成装备的基本知识、操作使用、工作原理、故障诊断、拆装等五个方面内容的学习和训练，形成、保持或提高受训人员的装备维修知识和技能水平，并能对其水平进行考核评定。

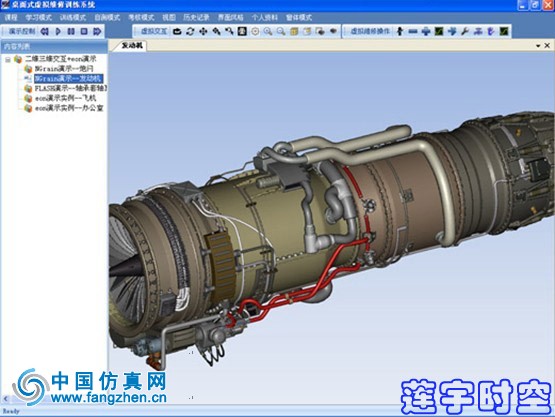

图: 桌面式虚拟维修训练平台MT界面
※ 系统实现功能
Ø虚拟维修仿真
● 建立虚拟样机功能
Ø 维修特征建模— 在样机上建立维修相关的特征信息
Ø几何数据处理— 包括几何数据转换（导入常见的CAD数据）和几何模型简化
Ø 虚拟样机装配— 包括方位调整、建立装配关系、建立虚拟样机组件所属关系等
● 装备故障仿真功能
针对典型电子装备，建立其功能原理模型和故障传递模型，仿真发生故障时各测试点、观察点、显示设备等外部可观察或测试部位的状态，建立装备的故障字典。
● 维修过程仿真功能
建立虚拟维修训练环境，并且基于此环境对维修过程进行仿真，同时能够与虚拟环境和维修过程进行交互，可以支持维修训练。主要功能有：
Ø 建立虚拟维修训练环境
Ø 操作过程仿真
Ø 拆装过程仿真
Ø 故障诊断过程仿真
● 虚拟维修训练课程体系的建立与维护
根据训练课程标准和训练计划对训练课程进行组织和管理，形成装备的课程体系。
● 虚拟维修训练课程的开发与维护
虚拟维修训练课程的开发是指在装备虚拟维修仿真的基础上组织训练科目，形成训练能力。即依据训练科目提纲，针对每个训练科目组织训练资料与素材，安排训练过程，定义交互方式，完成的训练科目可以直接支持训练实施。
● 训练考核的开发与维护
根据维修训练内容以及训练的重点难点，设计考核内容和考核形式，形成训练考核题目、答案、评分标准等组成的完整的考核试题库。
※ 开发工具
Ø 模型转换器TransMagic 、Okino PolyTrans
Ø 制作工具NGRAIN Producer 4.0
Ø 二次开发工具NGRAIN Intergration kit
Ø Microsoft Visual Studio 2005开发工具
Ø SQL Server 2000（个人版）
Ø Adobe PhotoShop CS
Ø Macromedia Flash 8
※ 运行环境
Ø 显 示： 1024x768，16/32位色彩深度
Ø 处 理 器： Intel Pentium4 1.6GHz及以上
Ø 内 存： 1GB RAM
Ø 操作系统： Windows XP / Vista
Ø 三维浏览： 安装运行NGRAIN Viewer
Ø课程系统建立与维护
Ø虚拟维修仿真
